PRODUCTSダイヤモンドヤスリ

ダイヤモンドヤスリ

■粒度について

  • 140#(140/170#)
  • 170#(170/200#)
  • 270#(270/325#)
  • 325#(325/400#)
  • 600#(20/30ミクロン)

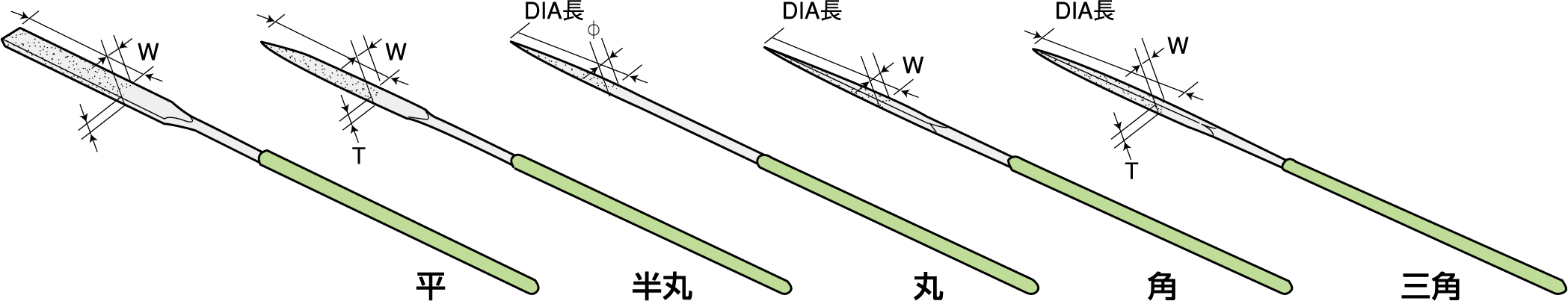

寸法単位:mm

電着ヤスリ類

  • Kタイプ(組ヤスリ タイプ)

    用途 荒研削
    タイプ 粒度 全長/DIA長   半丸 三角 5種類セット
    5 140#
    (オレンジ)
    200L
    80L
    サイズ(W x T) 11 x 3.5 12 x 3.7 φ5.6 W5.7 9.2 x 8.1 -
    先端サイズ(W x T) 10 x 2.3 - - - - -
    品番 121 122 123 124 125 120
    定価(円) 5,900 5,200 3,600 4,000 4,000 20,800
    8 140#
    (オレンジ)
    200L
    50L
    サイズ(W x T) 9 x 2.9 9.6 x 3.1 φ4.6 W4.3 7.5 x 6.5 -
    先端サイズ(W x T) 8 x 2 - - - - -
    品番 128 129 130 131 132 127
    定価(円) 5,200 4,200 3,100 3,700 3,700 18,200
    10 140#
    (オレンジ)
    185L
    50L
    サイズ(W x T) 7 x 2.5 7.6 x 2.8 φ3.7 W3.3 6.2 x 5.2 -
    先端サイズ(W x T) 6 x 1.9 - - - - -
    品番 135 136 137 138 139 133
    定価(円) 4,200 3,600 2,800 3,100 3,100 15,200
    12 140#
    (オレンジ)
    170L
    50L
    サイズ(W x T) 4.2 x 2.2 5 x 1.9 φ2.9 W2.8 4 x 3.5 -
    先端サイズ(W x T) 3.6 x 1.5 - - - - -
    品番 147 148 149 150 151 146
    定価(円) 3,600 2,800 2,600 2,700 2,700 12,400
  • Sタイプ(精密ヤスリ タイプ)

    用途 仕上研削
    タイプ 粒度 全長/DIA長   半丸 三角 5種類セット
    5 170#
    (緑)
    200L
    70L
    サイズ(W x T) 8x 1.7 8 x 2.4 φ4.2 W3.4 5.3 x 4.5 -
    先端サイズ(W x T) - - - - - -
    品番 153 154 155 156 157 152
    定価(円) 5,100 4,400 3,100 3,300 3,300 17,600
    8 170#
    (緑)
    180L
    60L
    サイズ(W x T) 7 x 1.5 6.8 x 2.1 φ3.6 W2.7 4.4 x 3.8 -
    先端サイズ(W x T) - - - - - -
    品番 159 160 161 162 163 158
    定価(円) 4,200 3,400 2,700 3,000 3,000 14,400
    10 170#
    (緑)
    175L
    50L
    サイズ(W x T) 6 x 1.3 5.9 x 1.8 φ3.1 W2.7 3.6 x 3.2 -
    先端サイズ(W x T) - - - - - -
    品番 165 172 173 174 175 164
    定価(円) 3,100 2,500 2,200 2,500 2,500 11,000
    12 170#
    (緑)
    175L
    40L
    サイズ(W x T) 5.5 x 1.1 4.8 x 1.6 φ2.5 W2.3 3 x 2.7 -
    先端サイズ(W x T) - - - - - -
    品番 177 178 179 180 181 176
    定価(円) 2,500 2,400 1,800 2,100 2,100 9,800
  • 極細ヤスリ

    用途 仕上研削、狭い部分の研削
    粒度 全長/DIA長   半丸 三角 5種類セット
    170#
    (緑)
    150L
    30L
    サイズ(W x T) 2.4 x 1.3 3.4 x 1.2  φ1.9 W1.7 2.3 x 2.1 -
    先端サイズ(W x T) 2 x 0.9 - - - - -
    品番 301 302 303 304 305 300
    定価(円) 2,800 2,700 2,200 2,400 2,400 11,000
  • 片コテヤスリ

    用途 仕上研削、R研削
    粒度 全長/DIA長   半丸 三角 5種類セット
    170#
    (緑)
    175L
    35L
    サイズ(W x T) 6 x 1.3 5.9 x 1.8 φ3.1 W2.74 3.6 x 3.2 -
    先端サイズ(W x T) 6 x 1.2 - - - - -
    品番 308 309 310 311 312 307
    定価(円) 4,000 3,600 3,100 3,400 3,400 11,000

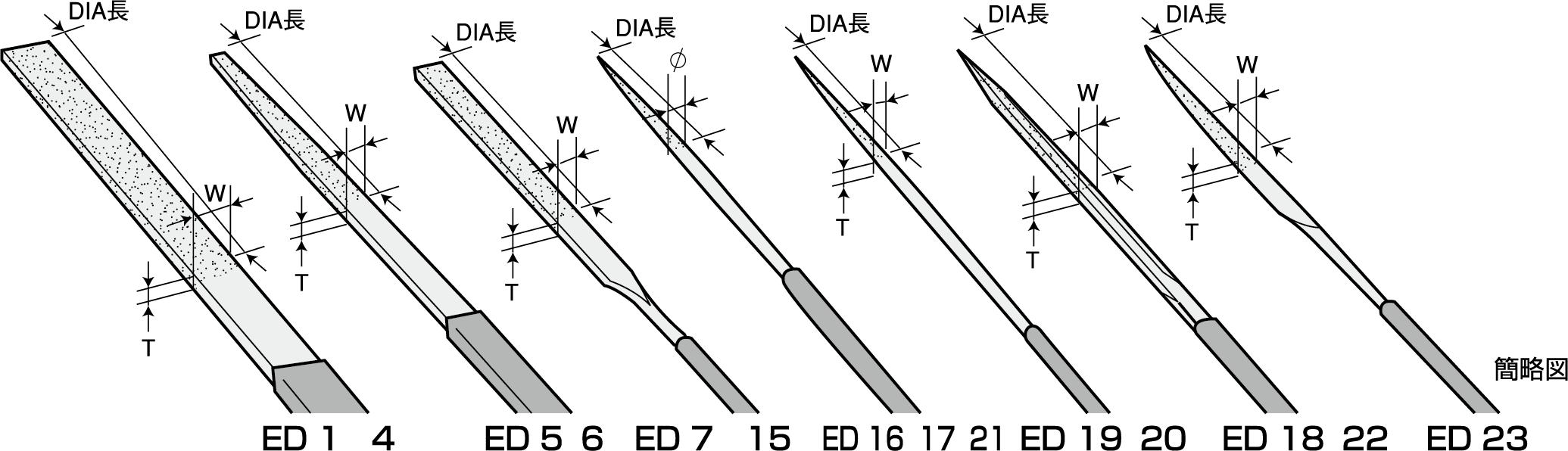

  • EDタイプ(23種類セット)

    用途 小径穴、R取り、面取り、狭い部分の研削、仕上研削等
    ED-1 ED-2 ED-3 ED-4 ED-5 ED-6 ED-7 ED-8
    K5平(テーパー付) K8平(テーパー付) K10平(テーパー付) K12平(テーパー付) K10先細(テーパー付) K12先細(テーパー付) S5平 S8平
    粒度 140#(オレンジ) 170#(緑)
    全長/ダイヤ長 200/70L 200/50L 175/50L 200/70L 180/60L
    サイズ(W x T) 11 x 3 9 x 2.5 7 x 2.2 4.2 x 1.8 1.5 x 0.6 1.5 x 0.6 8 x 1.7 7 x 1.5
    先端サイズ(W x T) 10 x 0.9 8 x 0.7 6 x 0.7 3.6 x 0.7 1.5 x 0.6 1.5 x 0.6 8 x 1.6 7 x 1.4
    品番 346 347 348 349 350 351 352 353
    定価(円) 6,400 5,600 4,600 3,800 4,000 3,200 5,100 4,200
    ED-9 ED-10 ED-11 ED-12 ED-13 ED-14 ED-15 ED-16
    S10平 S12平 極細平(テーパー付) S10平薄手(荒目) S10平薄手(細目) S10平薄手(中目) S10平極薄(細目) 1mm丸
    粒度 170#(緑) 140#(オレンジ) 270#(水色) 170#(緑) 270#(水色) 270#(水色)
    全長/ダイヤ長 175/50L 175/40L 175/30L 175/40L
    サイズ(W x T) 6 x 1.3 5.5 x 1.2 2.5 x 1 6 x 0.8 6 x 0.9 6 x 0.7 6 x 0.6 φ1.1
    先端サイズ(W x T) 6 x 1.2 5.5 x 1 2 x 0.6 - - - - -
    品番 354 355 356 357 358 360 361 362
    定価(円) 3,100 2,500 3,000 3,400 3,400 3,400 3,400 2,400
    ED-17 ED-18 ED-19 ED-20 ED-21 ED-22 ED-23
    2mm丸 K12しのぎ K12だ円 S12だ円 S12丸 S12しのぎ S12刀刃 23種類セット
    粒度 170#(緑) 140#(オレンジ) 170#(緑) -
    全長/ダイヤ長 175/50L 170/50L 175/40L -
    サイズ(W x T) φ2 4.5 x 2 4.5 x 3.2 3.5 x 2 φ21 4.3 x 1.6 4.3 x 1.6 -
    先端サイズ(W x T) - - - - - - - -
    品番 363 364 365 366 367 368 369 345
    定価(円) 2,400 3,200 3,200 2,400 1,800 2,100 2,300 78,900
  • EDタイプ(9種類セット)

    用途 各種金型の荒研削、仕上研削、修正等
    ED-3-2 ED-3-4 ED-3-6 ED-4-2 ED-4-4 ED-4-6 ED-6-2 ED-6-4 ED-6-6
    K10平(テーパー付) K10平(テーパー付) K10平(テーパー付) K12平(テーパー付) K12平(テーパー付) K12平(テーパー付) K12先細(テーパー付) K12先細(テーパー付) K12先細(テーパー付) 9種類セット
    粒度 170#(緑) 325#(黄) 600#(赤) 170#(緑) 325#(黄) 600#(赤) 170#(緑) 325#(黄) 600#(赤) -
    全長/ダイヤ長 175/30L -
    サイズ(W x T) 7 x 1.5 7 x 1.5 7 x 1.5 4 x 1.4 4 x 1.4 4 x 1.4 4 x 1.4 4 x 1.4 4 x 1.4 -
    先端サイズ(W x T) 6 x 0.7 6 x 0.7 6 x 0.7 3.6 x 0.7 3.6 x 0.7 3.6 x 0.7 1.5 x 0.6 1.5 x 0.6 1.5 x 0.6 -
    品番 531 532 533 534 535 536 537 538 539 530
    定価(円) 3,900 3,900 3,900 2,600 2,600 2,600 2,470 2,470 2,470 26,910
  • JMタイプ 14種類セット(ジューシーモールド)

    用途 小径穴、R取り、面取り、狭い部分の研削、仕上研削等
    JM-1 JM-2 JM-3 JM-4 JM-5 JM-6 JM-7 JM-8
    4mm丸 平(テーパー付) 平薄手0.8mm 平(テーパー付) 平薄手(テーパー付) 平(テーパー付) 2mm丸
    粒度 140#(オレンジ) 170#(緑)
    全長/ダイヤ長 200/70L 200/30L 175/30L 200/70L 200/30L 175/30L
    サイズ(W x T) φ4 10.6 x 1.8 6 x 0.9 8 x 1.7 9 x 1.7 6.4 x 1.2 4 x 1.4 φ2
    先端サイズ(W x T) - 10 x 0.9 - 8 x 1.6 8 x 0.7 6 x 0.7 3.6 x 0.7 -
    品番 371 372 373 374 375 376 377 378
    定価(円) 3,100 6,400 3,400 5,100 5,600 3,400 3,800 2,400
    JM-9 JM-10 JM-11 JM-12 JM-13 JM-14
    平薄手(テーパー付) 平先細(テーパー付) 1mm丸 平(テーパー付) 平薄手0.5mm 平極細(テーパー付) JM14種類セット
    粒度 270#(水色) 325#(黄) -
    全長/ダイヤ長 175/30L -
    サイズ(W x T) 6.2 x 1.2  4 x 1.4 φ1 7 x 1.5 6 x 0.8 2.5 x 1 -
    先端サイズ(W x T) 6 x 0.6 1.5 x 0.6 - 6 x 0.7 - 2 x 0.5 -
    品番 379 380 381 382 383 384 370
    定価(円) 3,400 3,200 2,400 4,600 3,400 3,000 53,200
  • SPBタイプ(6種類セット)

    用途 角、V型溝研削、先端使用研削
    No.1平 No.2だ円 No.3丸 No.4角 No.5三角 No.6曲りだ円 6種類セット
    粒度 170#(緑) -
    全長/ダイヤ長 145/18L 150/18L 145/18L 145/18L 150/23L 145/18L -
    サイズ(W x T) 3.3 x 2 3.5 x 2.7 φ2.6 3.5 x 2.5 3x 2.6 3.5 x 3 -
    先端サイズ(W x T) 2.5 x 1.2 - - - - - -
    品番 322 323 324 325 326 327 321
    定価(円) 5,100 5,500 5,100 5,100 5,500 5,500 30,000
  • フリーカット

    用途 各種金型の仕上げ、修正、R取り、各種刃物の研削、ガラスセラミックス、あらゆる研削
    特徴 必要な大きさ・形状にカットして使用出来ます。
    切断方法 裏面からカッターナイフで切り込みを入れ、切込み部分を数回ほど折り曲げて切断して下さい。
    サイズ 粒度 #100 #140 #170 #270 #400 #600 #800 #1000 #2000 #3000
    50x100 品番 1001 1002 1003 1004 1005 1006 1026 1007 1027 1008
    定価(円) 14,500
  • 単石ドレッサー

    用途 砥石のフレ直し、砥石の目詰まり目つぶれ修正
    特徴 長寿命、高品質、大粒天然ダイヤを使用した砥石再生の必需品
    軸径 長さ CT 1/2 3/4 1 1 1/2 2
    φ9 全長100L 品番 77
    定価(円) 6,340
    φ10 品番 52
    定価(円) 6,340
    φ11 品番 53 63 68 72
    定価(円) 6,340 12,670 19,400 39,600
    φ12 品番 54 59 64 69 73
    定価(円) 6,340 8,350 12,670 19,400 39,600
