ダイヤモンドワイヤーとは、ワイヤー表面にダイヤモンド砥粒を固定した切断工具であり、半導体・セラミックス・ガラスなどの難削材を高精度に切断するために使用される工具です。
ダイヤモンドは自然界で最も硬い物質として知られており、その高い硬度を利用することで、従来の切削工具では加工が難しい材料でも効率よく切断することができます。特に、硬くて脆い材料や精密加工が求められる部品の加工では、ダイヤモンドワイヤーが重要な役割を果たしています。
ダイヤモンドワイヤーは主に以下の構造で構成されています。
このワイヤーを高速で走行させることで、材料表面を微細に削りながら切断する加工方法が一般的です。ダイヤモンド砥粒による研削作用によって材料が少しずつ除去されるため、高精度で安定した加工が可能になります。
また、ワイヤー径が細いため、加工幅（カーフロス）を小さく抑えられることも特徴のひとつです。材料ロスを減らしながら精密な切断ができるため、半導体や電子材料などの分野では欠かせない加工技術となっています。
ダイヤモンドワイヤーは、精密加工が求められるさまざまな分野で使用されています。ここでは代表的な用途を紹介します。
ダイヤモンドワイヤーは、シリコンインゴットやSiC（炭化ケイ素）などの半導体材料をウエハ状にスライスする用途で広く使用されています。
半導体材料は非常に硬く、また脆い性質を持っているため、一般的な切断工具では高精度な加工が難しい材料です。ダイヤモンドワイヤーを使用することで、材料に与えるダメージを抑えながら高精度なスライス加工を行うことが可能になります。
そのため、半導体製造装置や電子部品の製造工程では、ダイヤモンドワイヤーによる加工技術が広く採用されています。
ダイヤモンドワイヤーは、以下のような材料の加工にも利用されています。
これらの材料は高硬度でありながら脆性が強く、加工時に割れや欠けが発生しやすい特徴があります。ダイヤモンド工具を使用することで、精密で安定した切断加工を行うことが可能になります。
光学部品や電子部品、医療機器など、高精度が求められる分野ではダイヤモンドワイヤーが重要な役割を担っています。
さらにダイヤモンドワイヤーは、以下のような難削材の加工にも活用されています。
近年では航空宇宙分野や先端材料分野において、難削材の加工需要が増加しています。こうした材料の精密切断やスライス加工において、ダイヤモンドワイヤーは非常に有効な加工工具として利用されています。
ダイヤモンドワイヤーは、ダイヤモンド砥粒の固定方法によっていくつかの種類に分類されます。

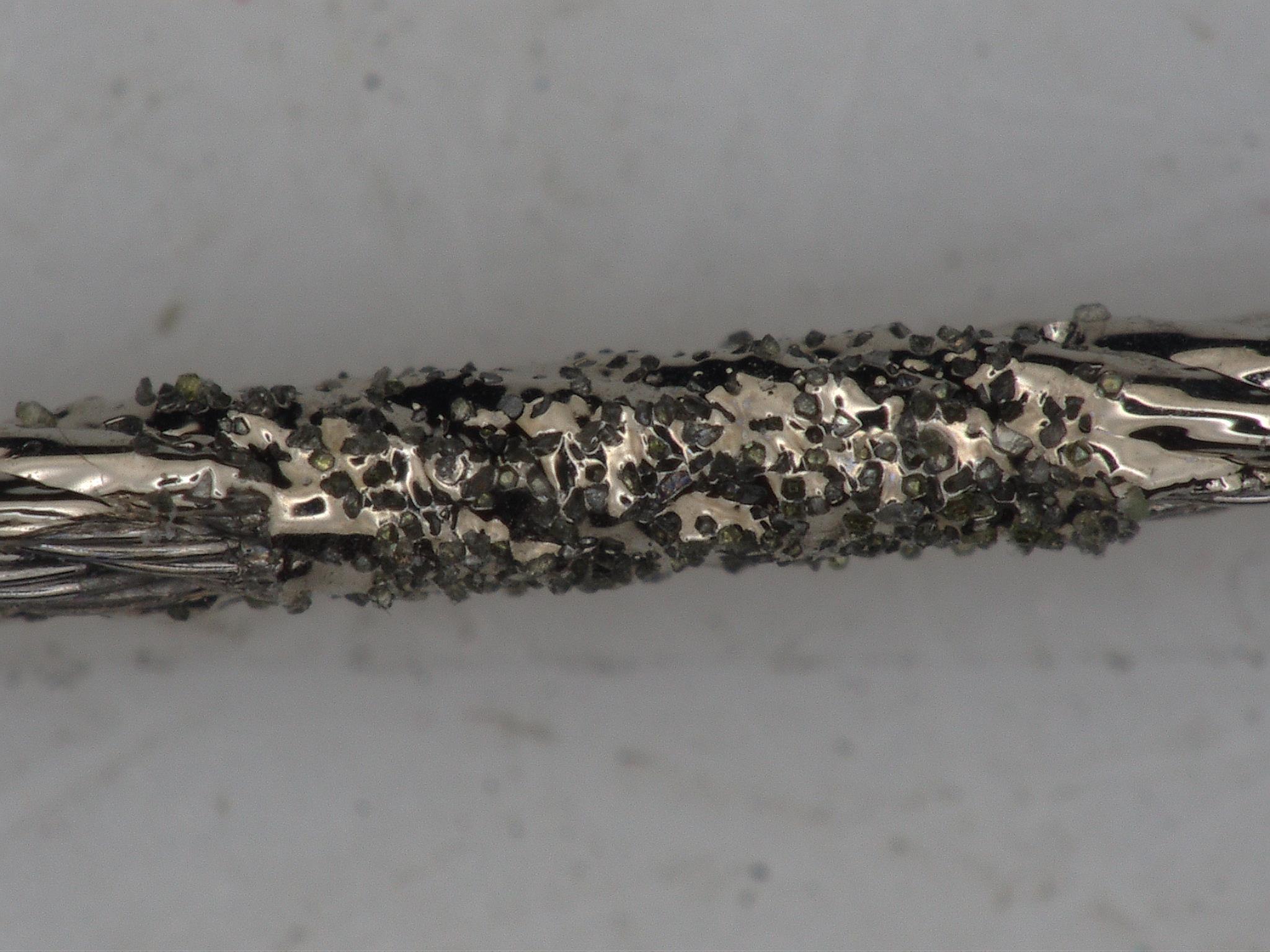

電着ダイヤモンドワイヤーは、電気メッキ（電着）によってワイヤー表面にダイヤモンド砥粒を固定する方法です。
この方式には次のような特徴があります。
電着方式ではダイヤモンド砥粒がワイヤー表面に露出した状態で固定されるため、切削性能が高いことが大きな特徴です。そのため、特殊材料の加工や試作工具など、用途に応じたカスタム工具として採用されることが多くあります。
ダイヤモンドワイヤーには、電着方式のほかにも以下のような種類があります。
これらはダイヤモンド砥粒を結合材で固める方式で、耐久性や寿命に優れている特徴があります。加工条件や用途によって適切なタイプを選択することが重要です。
電着ダイヤモンドワイヤーには、次のようなメリットがあります。
ダイヤモンド砥粒が露出した状態で固定されるため、鋭い切削性能を発揮します。加工抵抗が小さく、効率の良い切断加工が可能になります。
ワイヤー径が細く、加工幅を小さく抑えることができます。精密加工が必要な部品や材料の切断に適しています。
粒度・ワイヤー径・砥粒分布などを用途に応じて調整できるため、加工材料や加工条件に最適な工具設計が可能です。
ダイヤモンドワイヤー受託加工とは、顧客の用途や加工条件に合わせてダイヤモンドワイヤーを設計・製作するサービスです。
既製品の工具では対応できない場合でも、受託加工によって最適な工具を製作することができます。
例えば以下のような用途があります。
研究機関や開発部門では、加工対象や条件が特殊なケースも多く、専用工具の設計が必要になることがあります。そのような場合に、受託加工サービスが活用されています。
呉英製作所では、ダイヤモンド工具の製造技術を活かし、電着ダイヤモンド工具の製作および受託加工に対応しています。
ダイヤモンドワイヤーの受託加工においても、用途に応じた設計・製作のご相談が可能です。
例えば
など、お客様の用途や加工条件に合わせたカスタム工具の製作を行っています。
ダイヤモンド工具メーカーとしての技術とノウハウを活かし、試作から量産まで幅広く対応することが可能です。
